| Tên thương hiệu: | Casun |
| Số mô hình: | P35SHD0501-50NLFH |
| MOQ: | 1 cái |
| Giá: | $5.94-$14.8 |
| Điều khoản thanh toán: | D/A, T/T, L/C, D/P |
| Khả năng cung cấp: | 40000+Chiếc+Tháng |

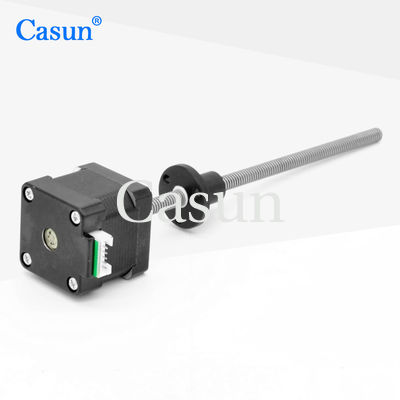

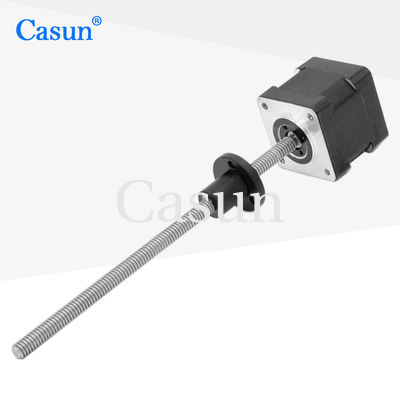

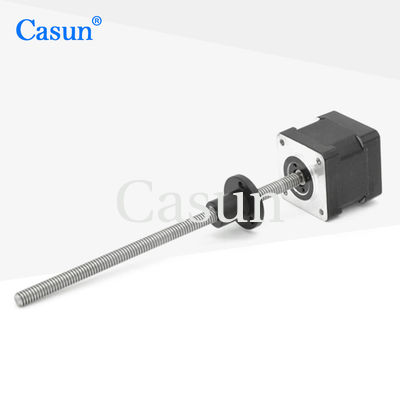

NEMA 14 Hybrid Stepper Motor Tr5 * 1 (P1) Step Motor Micro Stepper Motor cho máy tự động hóa
NEMA14 động cơ bước bị giam cầm với vít dẫn giữ mô-men xoắn 0,2kg tr5*4 cho thiết bị y tế
Động cơ bước NEMA14 bị giam cầm mà bạn đã đề cập được thiết kế với một vít dẫn và có mô-men xoắn giữ 0,2kg.
Loại động cơ: động cơ bước 2 pha
Động lực giữ: 0,2kg (kg)
Vít chì: TR5*4 ((p1)
Mô-men xoắn giữ 0,2kg cho thấy mô-men xoắn tối đa mà động cơ có thể tạo ra để ngăn chặn xoay hoặc giữ tải ở vị trí. Mô-men xoắn giữ thường được đo bằng N.m (Newton-meter) hoặc kg.cm (kg-centimeter).
Thông số kỹ thuật vít dẫn TR5 * 4 ((p1) đề cập đến loại niềng, độ cao và các đặc điểm bổ sung của vít dẫn. TR5 chỉ ra một hồ sơ niềng hình vít với đường kính chính 5mm."*4" chỉ ra một pitch của 4mm, có nghĩa là vít dẫn đi trước 4 mm cho mỗi vòng quay hoàn chỉnh. "(p1)" cho thấy vít dẫn có thể có tính chất hoặc sửa đổi cụ thể,có thể thay đổi tùy thuộc vào nhà sản xuất hoặc các yêu cầu ứng dụng cụ thể.
Loại động cơ bước này với một vít dẫn bị giam giữ thường được sử dụng trong máy tự động hóa, chẳng hạn như hệ thống lắp ráp tự động, hệ thống định vị chính xác,hoặc các ứng dụng khác đòi hỏi chuyển động tuyến tính được kiểm soát.
Đặc điểm:
|
Thiên thần kế
|
1.8 ° |
|
Kích thước khung
|
35mm |
|
Số lần
|
Giai đoạn 2 |
|
Lưu lượng điện
|
0.4Amp |
|
Động lực giữ
|
200mN.m |
|
Kháng chiến
|
24ohm |
|
Khả năng dẫn điện
|
34mH |
|
Trọng lực rotor
|
12g-cm2 |
|
Trọng lượng động cơ
|
0.2kg |
|
Vít chì
|
Tr5X4 |
|
Kết nối
|
Bipolar |
góc bước: 1,8°
Nhiệt độ tối đa: tối đa 80°C
Nhiệt độ xung quanh: -20 °C đến 50 °C
Nhiệt độ lưu trữ -20 °C đến 100 °C
Phạm vi độ ẩm (%): 85% hoặc ít hơn, không ngưng tụ
Phân cách dây nam châm: Lớp B 130 ° C
Kháng cách nhiệt: 100M Ohm ở 500 VDC
Năng lượng điện đệm: 500 VDC trong 1 phút
Chơi Xanh Cánh:0.02Max. (450g-load)
Chơi trục trục:0.08Max. (450g-load)
Max. lực phóng xạ:28N (20mm từ sườn)
Max. lực trục):10N
| Mô hình | Động lực giữ | góc bước | Chiều dài động cơ | Loại trục | Lưu lượng điện |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D trục 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D trục 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D trục 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D Cánh 24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D Cánh 24mm | 2.1A |
| Chiều dài cơ thể | Chiều kính của ốc vít | Động cơ | Chiều dài của ốc vít | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
