| Tên thương hiệu: | Casun |
| Số mô hình: | P35SHD4110-50NL |
| MOQ: | 1 cái |
| Giá: | $5.94-$14.8 |
| Điều khoản thanh toán: | D/A, T/T, L/C, D/P |
| Khả năng cung cấp: | 40000+Chiếc+Tháng |

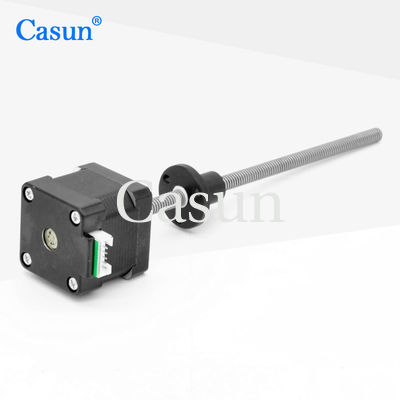

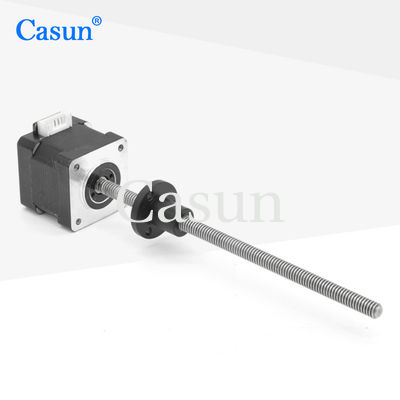

Casun Nema14 35x35x34mm Chốt vít động cơ bước Tr8x4 ((P2) Mini Captive Stepper Motor
Động cơ bước NEMA14 bị giam cầm mà bạn đã đề cập được thiết kế với một vít chì và có một mô-men xoắn giữ 0,2kg.và vít dẫn có thông số kỹ thuật TR8 * 4Dưới đây là một sự phân chia thông tin:
Loại động cơ: động cơ bước 2 pha
Động lực giữ: 0,2kg (kg)
Kích thước: 35x35x34mm (chiều rộng x chiều sâu x chiều cao)
Vít chì: TR8*4
Vòng quay giữ 0,2kg cho thấy mômen xoắn tối đa mà động cơ có thể tạo ra để ngăn chặn xoay hoặc giữ tải tại chỗ, thường được đo bằng N.m (Newton-meters) hoặc kg.cm (kg-centimeters).
Kích thước của động cơ được chỉ định là 35x35x34mm, cho thấy kích thước vật lý của nó với các phép đo chiều rộng, chiều sâu và chiều cao.
Thông số kỹ thuật vít dẫn TR8 * 4 đề cập đến loại niềng và độ cao của vít dẫn. TR8 chỉ ra một hồ sơ niềng hình vít có đường kính chính 8mm, và "*4" gợi ý độ cao 4mm.Điều này có nghĩa là các vít dẫn tiến về 4mm cho mỗi vòng quay hoàn chỉnh.
Loại động cơ bước này với một ốc vít chì bị giam giữ thường được sử dụng trong thiết bị y tế, chẳng hạn như máy bơm y tế, hệ thống định vị chính xác,hoặc các ứng dụng khác nơi cần chuyển động tuyến tính được kiểm soát.
Đặc điểm:
|
Thiên thần kế
|
1.8 ° |
|
Kích thước khung
|
35mm |
|
Số lần
|
Giai đoạn 2 |
|
Lưu lượng điện
|
0.4Amp |
|
Động lực giữ
|
200mN.m |
|
Kháng chiến
|
200 ohm |
|
Khả năng dẫn điện
|
20mH |
|
Trọng lực rotor
|
14g-cm2 |
|
Trọng lượng động cơ
|
0.2kg |
|
Vít chì
|
Tr8X8 |
|
Kết nối
|
Bipolar |
góc bước: 1,8°
Nhiệt độ tối đa: tối đa 80°C
Nhiệt độ xung quanh: -20 °C đến 50 °C
Nhiệt độ lưu trữ -20 °C đến 100 °C
Phạm vi độ ẩm (%): 85% hoặc ít hơn, không ngưng tụ
Phân cách dây nam châm: Lớp B 130 ° C
Kháng cách nhiệt: 100M Ohm ở 500 VDC
Năng lượng điện đệm: 500 VDC trong 1 phút
Chơi Xanh Cánh:0.02Max. (450g-load)
Chơi trục trục:0.08Max. (450g-load)
Max. lực phóng xạ:28N (20mm từ sườn)
Max. lực trục):10N
| Mô hình | Động lực giữ | góc bước | Chiều dài động cơ | Loại trục | Lưu lượng điện |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D trục 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D trục 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D trục 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D Cánh 24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D Cánh 24mm | 2.1A |
| Chiều dài cơ thể | Chiều kính của ốc vít | Động cơ | Chiều dài của ốc vít | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
