| Tên thương hiệu: | Casun |
| Số mô hình: | P35SHD4112-250NKH |
| MOQ: | 1 cái |
| Giá: | $5.94-$14.8 |
| Điều khoản thanh toán: | D/A, T/T, L/C, D/P |
| Khả năng cung cấp: | 40000+Chiếc+Tháng |

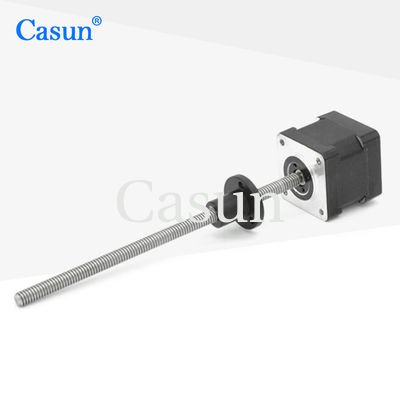

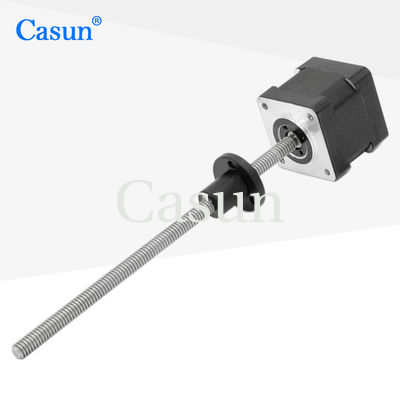

NEMA14 động cơ bước trục với vít dẫn giữ mô-men xoắn 0,2kg tr8*8 cho thiết bị y tế
Động cơ bước NEMA14 bị giam cầm mà bạn đề cập được thiết kế với một vít dẫn và có một mô-men xoắn giữ 0,2kg.Đây là những gì thông tin này ngụ ý:
Loại động cơ: động cơ bước 2 pha
Động lực giữ: 0,2kg (kg)
Vít chì: TR8*8
Mô-men xoắn giữ cho thấy mô-men xoắn tối đa mà động cơ có thể áp dụng trong khi đứng yên để ngăn chặn chuyển động, thường được đo bằng N.m (Newton-meters) hoặc kg.cm (kg-centimeters).nó được chỉ định là 0.2kg, có nghĩa là động cơ có thể giữ các vật nặng đến 0,2kg mà không phải quay khi áp dụng điện.
Thông số kỹ thuật vít dẫn TR8 * 8 đề cập đến loại niềng và độ cao của vít dẫn. TR8 chỉ ra một hồ sơ niềng hình vít với đường kính chính 8mm.Các "*8" chỉ ra rằng các vít dẫn có một pitch của 8mm, có nghĩa là nó tiến về 8mm cho mỗi vòng quay hoàn chỉnh.
Loại động cơ bước này với một vít chì bị giam giữ thường được sử dụng trong thiết bị y tế, chẳng hạn như máy bơm y tế, hệ thống định vị chính xác,hoặc các ứng dụng khác nơi cần chuyển động tuyến tính được kiểm soát.
Đặc điểm:
|
Thiên thần kế
|
1.8 ° |
|
Kích thước khung
|
35mm |
|
Số lần
|
Giai đoạn 2 |
|
Lưu lượng điện
|
0.4Amp |
|
Động lực giữ
|
200mN.m |
|
Kháng chiến
|
200 ohm |
|
Khả năng dẫn điện
|
20mH |
|
Trọng lực rotor
|
14g-cm2 |
|
Trọng lượng động cơ
|
0.2kg |
|
Vít chì
|
Tr8X8 |
|
Kết nối
|
Bipolar |
góc bước: 1,8°
Nhiệt độ tối đa: tối đa 80°C
Nhiệt độ xung quanh: -20 °C đến 50 °C
Nhiệt độ lưu trữ -20 °C đến 100 °C
Phạm vi độ ẩm (%): 85% hoặc ít hơn, không ngưng tụ
Phân cách dây nam châm: Lớp B 130 ° C
Kháng cách nhiệt: 100M Ohm ở 500 VDC
Năng lượng điện đệm: 500 VDC trong 1 phút
Chơi Xanh Cánh:0.02Max. (450g-load)
Chơi trục trục:0.08Max. (450g-load)
Max. lực phóng xạ:28N (20mm từ sườn)
Max. lực trục):10N
| Mô hình | Động lực giữ | góc bước | Chiều dài động cơ | Loại trục | Lưu lượng điện |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D trục 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D trục 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D trục 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D Cánh 24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D Cánh 24mm | 2.1A |
| Chiều dài cơ thể | Chiều kính của ốc vít | Động cơ | Chiều dài của ốc vít | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
