bán nóng NEMA 34 8.5N.m 3 trục khóa vòng lặp bộ máy bước với mã hóa từ tính cho máy CNC

bán nóng NEMA 34 8.5N.m 3 trục khóa vòng lặp bộ máy bước với mã hóa từ tính cho máy CNC

Tên thương hiệu:	Casun
Số mô hình:	86HS8N+HB860H
MOQ:	1 cái
Giá:	$120-$450
Điều khoản thanh toán:	D/A, T/T, L/C, D/P
Khả năng cung cấp:	40000+Chiếc+Tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ROHS,ISO

bước thiên thần:

1,8°

Giữ mô-men xoắn:

8,5Nm

Hiện hành:

4,5A

chiều dài động cơ:

112mm

Trục:

Chiều dài 33mm

tùy chỉnh:

Động cơ có thể được thiết kế và sản xuất theo yêu cầu tùy chỉnh.

chi tiết đóng gói:

Thùng: 36x29x14cm

Khả năng cung cấp:

40000+Chiếc+Tháng

Làm nổi bật:

Động cơ bước 3 trục vòng tròn kín

Nema 34 động cơ bước vòng kín

Mô tả sản phẩm

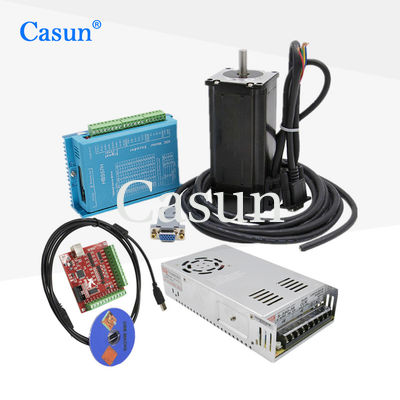

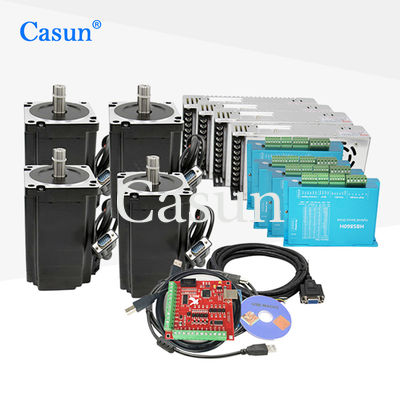

Bán nóng NEMA 34 8.5N.m 3 trục khóa vòng lặp bộ máy bước với mã hóa từ tính cho máy CNC

NEMA 34 8.5N.m 3 trục khóa vòng lặp bộ động cơ bước với mã hóa từ cho máy CNC cung cấp các giải pháp điều khiển chuyển động hiệu suất cao cho các ứng dụng sản xuất chính xác.

Tổng quan sản phẩm

NEMA 34 đề cập đến một kích thước tiêu chuẩn cho động cơ bước, với kích thước vòm lắp đặt là 3,4 inch (86 mm).đo khả năng duy trì vị trí của nó khi chịu lực lượng bên ngoài.

Một bộ động cơ stepper vòng kín 3 trục với bộ mã hóa từ tính được thiết kế cho máy CNC (Control số máy tính). Hệ thống stepper vòng kín kết hợp các cơ chế phản hồi, chẳng hạn như bộ mã hóa,để theo dõi vị trí của trục động cơ và cung cấp phản hồi cho hệ thống điều khiển.Điều này cho phép định vị chính xác hơn và kháng cự lớn hơn đối với việc trì hoãn hoặc mất các bước so với các hệ thống bước mở.

Bộ mã hóa từ tính là một cảm biến vị trí sử dụng nam châm và cảm biến hiệu ứng Hall để phát hiện vị trí của trục động cơ.cho phép hệ thống điều khiển thực hiện điều chỉnh trong thời gian thực và đảm bảo chuyển động chính xác.

Các đặc điểm chính

Vòng quay cao và hiệu suất chính xác cao
Lý tưởng cho công nghiệp công nghệ cao và thiết bị công nghiệp điện tử
Có sẵn trong phiên bản trục đơn hoặc đôi
12 năm kinh nghiệm sản xuất phục vụ hơn 800 khách hàng
Khả năng nghiên cứu và phát triển chuyên nghiệp

Sự xuất hiện

Kích thước

Thông số kỹ thuật động cơ

góc bước	1.8°
Kích thước khung hình	86mm
Số lần	Giai đoạn 2
Lưu lượng điện	4.5 A
Động lực giữ	8.5N.m
Kháng chiến	1.1 ohm
Khả năng dẫn điện	7.5 mH
Trọng lực rotor	3600 g-cm2
Trọng lượng động cơ	1.6 kg
Số lượng dẫn đầu	4
Kết nối	Bipolar

Thông số kỹ thuật hoạt động

góc bước	1.8°
Nhiệt độ tối đa	80°C tối đa
Nhiệt độ xung quanh	-20°C đến 50°C
Nhiệt độ lưu trữ	-20°C đến 100°C
Phạm vi độ ẩm	85% hoặc ít hơn, không ngưng tụ
Bảo vệ dây từ tính	Lớp B 130°C
Kháng cách nhiệt	100M Ohm ở 500 VDC
Sức mạnh điện đệm	500 VDC trong 1 phút

Các đường cong mô-men xoắn

Các mô hình con

Mô hình	Động lực giữ	Lưu lượng điện	Chống theo giai đoạn	Khả năng dẫn điện theo pha	Động lực ngắt	Trọng lực rotor	Sợi chì	Chiều dài động cơ
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm2	4 Không.	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm2	4 Không.	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm2	4 Không.	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm2	4 Không.

Tùy chỉnh có sẵn

Nếu động cơ tiêu chuẩn của chúng tôi không thể đáp ứng nhu cầu của bạn, chúng tôi có thể tùy chỉnh động cơ theo yêu cầu của bạn.Kích thước lắp đặt, dây dẫn với các yêu cầu đặc biệt, đầu nối, và nhiều hơn nữa.

Các tùy chọn có sẵn

Bộ mã hóa

phanh

hộp số

Chân

Nhận một trích dẫn
