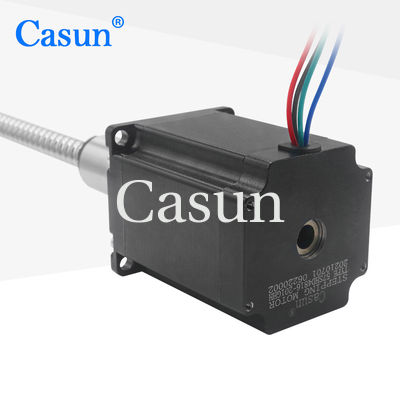

3A Nema 23 2.85V Vô-lôi bóng động cơ bước động cơ lai truyền động 57 * 57 * 76mm

3A Nema 23 2.85V Vô-lôi bóng động cơ bước động cơ lai truyền động 57 * 57 * 76mm

Tên thương hiệu:	Casun
Số mô hình:	57SHD4816-201GHH
MOQ:	1 cái
Giá:	$100-$102
Điều khoản thanh toán:	D/A, T/T, L/C, D/P
Khả năng cung cấp:	40000+Chiếc+Tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ROHS,ISO

Màu sắc:

Đen

Giữ mô-men xoắn:

2000mN.m

Góc bước:

1,8 độ

Giai đoạn:

Điện áp định mức:

2,85V

Tỷ lệ hiện tại:

mô-men xoắn giam giữ:

70mN.m

tùy chỉnh:

Động cơ có thể được thiết kế và sản xuất theo yêu cầu tùy chỉnh.

chi tiết đóng gói:

Thùng: 38x29xc14m

Khả năng cung cấp:

40000+Chiếc+Tháng

Làm nổi bật:

2Động cơ bước xoắn bóng 85V

Động cơ bước vít bi NEMA 23

Động cơ bước vít bóng lai

Mô tả sản phẩm

Động cơ bước trục vít bi Nema 23 2.85V 3A, Bộ truyền động tuyến tính lai 57x57x76mm

Động cơ bước trục vít bi lai Nema 23 2.85V 3A của Casun, Bộ truyền động tuyến tính lai 57x57x76mm. Động cơ bước tuyến tính trục vít bi ngoài Nema 23 2000mNm 4.0A 76mm Đường kính 24mm Chiều dài ren 201mm cho 3D. Dòng động cơ bước lai 42mm cung cấp mô-men xoắn giữ mạnh mẽ với nhiều kích cỡ khác nhau. Sử dụng với trình điều khiển vi bước để giảm rung động và đạt được độ phân giải bước cao hơn. Chọn phiên bản cơ bản hoặc yêu cầu cấu hình tùy chỉnh của riêng bạn.

Các tính năng chính

Có sẵn phiên bản lưỡng cực hoặc đơn cực
Cấu tạo động cơ bước lai
Có sẵn phiên bản trục đơn hoặc trục kép
Được chứng nhận CE và RoHS
Tùy chỉnh theo yêu cầu

Kích thước

Thông số kỹ thuật động cơ

Góc bước	1.8°
Kích thước khung	42 mm
Số pha	2 pha
Dòng điện định mức	3A
Mô-men xoắn giữ	2000 mN.m
Điện trở	0.95 ohm
Điện cảm	3.6 mH
Quán tính rôto	460 g·cm²
Trọng lượng động cơ	1.4 kg
Trục vít	SPS01210-2.8
Kết nối	Lưỡng cực

Thông số vận hành

Góc bước: 1.8°

Nhiệt độ tối đa: 80°C tối đa

Nhiệt độ môi trường: -20°C đến 50°C

Nhiệt độ lưu trữ: -20°C đến 100°C

Phạm vi độ ẩm: 85% trở xuống, không ngưng tụ

Cách điện dây đồng: Cấp B 130°C

Điện trở cách điện: 100M Ohm ở 500 VDC

Độ bền điện môi: 500 VDC trong 1 phút

Độ rơ trục hướng tâm: 0.02 Tối đa (tải 450g)

Độ rơ trục hướng trục: 0.08 Tối đa (tải 450g)

Lực hướng tâm tối đa: 28N (cách mặt bích 20mm)

Lực hướng trục tối đa: 10N

Đường cong mô-men xoắn

Các mẫu có sẵn

Mẫu mã	Mô-men xoắn giữ	Góc bước	Chiều dài động cơ	Loại trục	Dòng điện định mức
42SHD4950	0.13 N.m	1.8°	20 mm	Trục D-20mm	1.0 A
42SHD4003	0.26 N.m	1.8°	34 mm	Trục D-20mm	0.4 A
42SHD0261	0.45 N.m	1.8°	40 mm	Trục D-20mm	1.68 A
42SHD4425	0.59 N.m	1.8°	48 mm	Trục D-24mm	2.0 A
42SHD4813	0.8 N.m	1.8°	60 mm	Trục D-24mm	2.1 A

Các tùy chọn tùy chỉnh

Nếu động cơ tiêu chuẩn của chúng tôi không đáp ứng được nhu cầu của bạn, chúng tôi có thể tùy chỉnh động cơ theo yêu cầu của bạn. Nội dung tùy chỉnh bao gồm nhưng không giới hạn ở trục đặc biệt, thông số cuộn dây, kích thước lắp đặt, dây dẫn có yêu cầu đặc biệt, đầu nối, v.v.

Các tùy chọn có sẵn:
